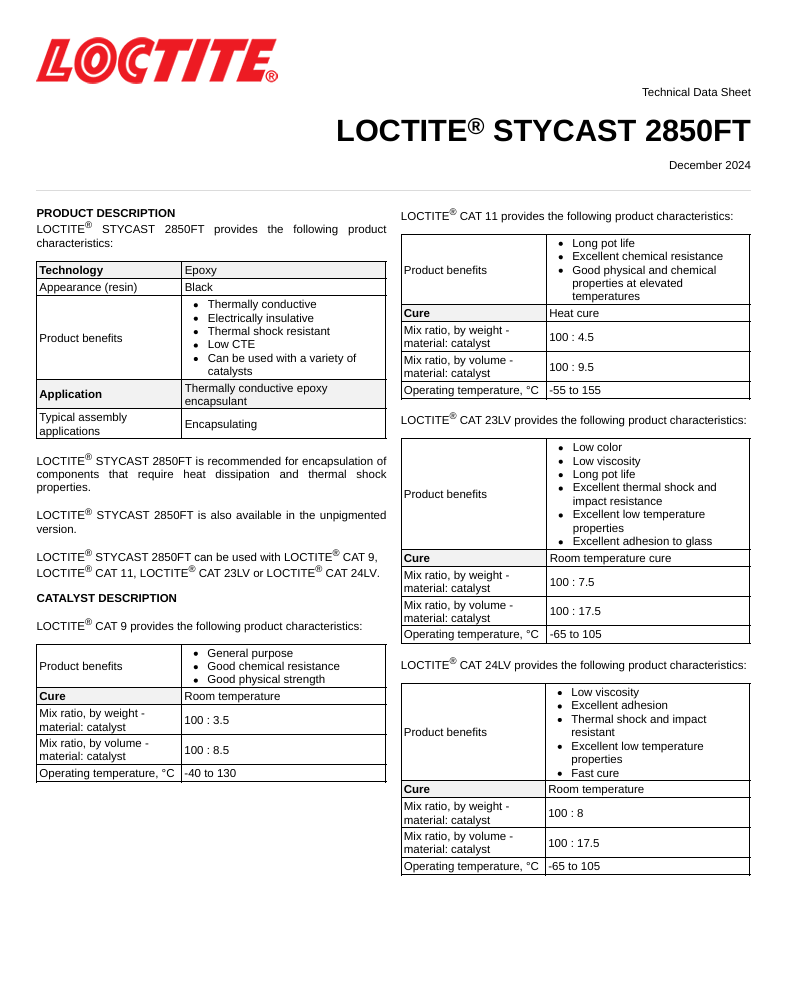

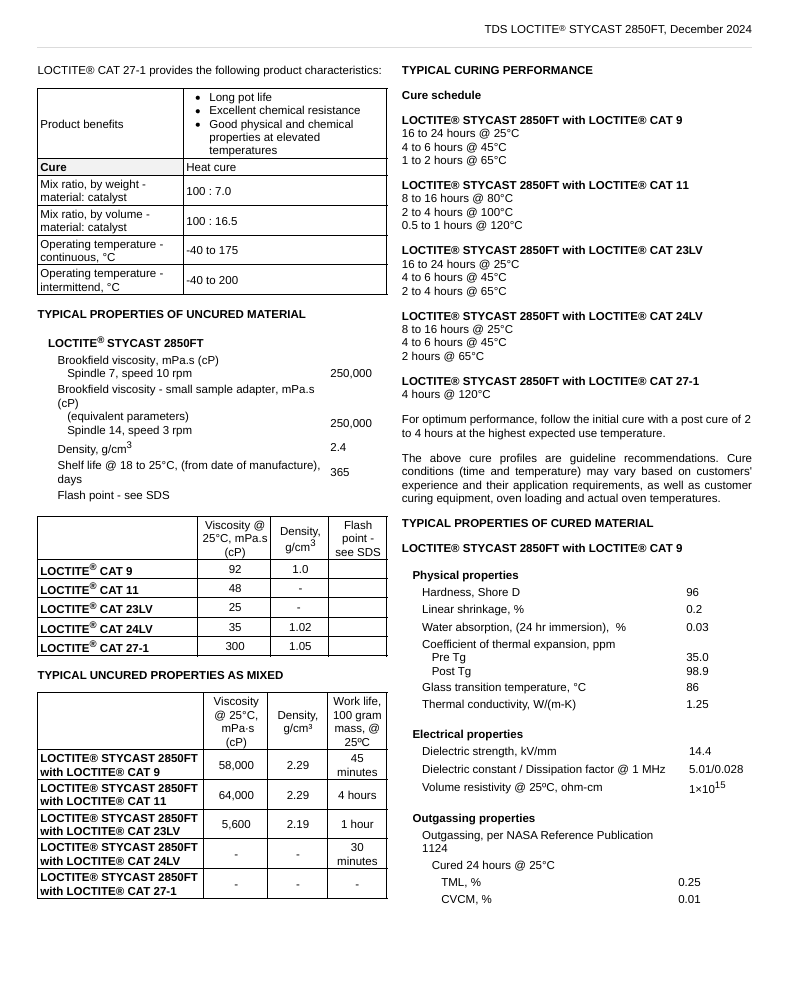

产品描述
| 技术类型 | 环氧树脂 |
| 外观（树脂） | 黑色 |
| 产品优势 |
|
| 应用场景 | 导热环氧灌封胶 |
| 典型装配应用 | 灌封需要耐热与抗热震的组件 |
部分树脂与固化剂易结晶，若出现结晶，将包装容器加热至 50-60℃，直至结晶完全溶解，随后松开容器盖释放压力。
待内容物冷却至室温后再继续操作。
基材需彻底清洁，去除氧化物、灰尘、湿气、油污等污染物，避免影响粘接或造成腐蚀。
运输与储存中可能出现组分分离，建议使用前充分混合包装内的物料。
建议强力混合以确保产品均匀。
按推荐比例将树脂与固化剂称量至清洁容器中，称量精度需匹配物料用量。
手工混合时，采用捏合动作从容器底部与侧面刮取物料，混合 2-3 分钟至均匀。
避免高速混合（会卷入过多空气），也可额外混合 2-3 分钟；高速混合可能导致物料过热，缩短适用期。
为实现无空隙灌封，需脱除卷入的空气：灌封前进行脱泡，或在灌封后抽真空。
混合后抽真空至 1-5 毫米汞柱，泡沫会上升，继续脱泡直至气泡基本消失（通常需 10-30 分钟）。
对于难以脱泡的材料，可在 100 克物料中加入 1-3 滴消泡剂（如 ANTIFOAM 88）。
加热会降低粘度，但适用期会缩短。
将混合物料倒入模具或装配体中，加热灌封腔可降低粘度，利于复杂形状或紧凑组件的灌封。
关键应用可能需要在模具中进一步脱泡。
未开封产品需储存在干燥处，储存信息可能标注在产品容器标签上。
最佳储存温度：18 至 25℃
从容器中取出的材料可能受污染，请勿倒回原容器。
